Правильно нарисовать окружность в ракурсе куда легче на курсах рисунка карандашом, если сначала нарисовать квадрат в нужном нам перспективном искажении, а в него уже вписать окружность.

Оглавление

1 Правильно нарисовать окружность в ракурсе куда легче на курсах рисунка карандашом, если сначала нарисовать квадрат в нужном нам перспективном искажении, а в него уже вписать окружность.
2 Окружность, вид снизу
3 Вписанная в квадрат окружность, видимая под углом
4 Больше об академическом рисуноке можно прочесть в наших материалах:

Когда мы в студии Артакадемия на уроках рисунка карандашом вписываем окружность в квадрат, они соприкасаются в четырех точках по всем сторонам квадрата (см. Рис. 154) – и это сохраняется в любом ракурсе. На эти точки мы можем опираться, чтобы правильно построить окружность – которая в перспективном сокращении превратится в эллипс (Рис. 155.) (см. Заметку X).

Рисунок 154

Рисунок 155

Расположениеэтих четырех (и любых других) опорных точек и в положении анфас, и в перспективе определяется диагоналями, про которые уже шел разговор в Главах IIIи IV. Когда мы видим фигуры анфас, еще четыре опорные точки будут находиться там, где диагонали пересекаются с вписанной окружностью (Рис. 156). С помощью линий Iи II(Рис. 157 и Рис. 99, Глава IV), эти точки можно переложить на фигуры в перспективном искажении.

Рисунок 156

Курсы рисунка карандашом - как рисовать эллипс в квадрате

Рисунок 157

На практике, нам не нужно рисовать квадрат или круг анфас – мы сразу начинаем с изображения в нужном перспективном искажении, а потом с помощью диагоналей и пересекающихся линий устанавливаем точки A, B, C, D (посередине боковых сторон квадрата) (Рис. 158). Еще четыре опорные точки мы находим следующим образом: отмерьте четверть ближайшей к вам стороны квадрата и используя это как длину стороны, нарисуйте квадрат и проведите через него диагональ.

Измерьте длину этой диагонали и отметьте эту длину в обе стороны от центра ближайшей к вам стороны (А-1, А-2). От точек 1 и 2 проведите линии к точке схода, чтобы найти точки, где окружность будет пересекаться с диагоналями квадрата. Нарисуйте окружность в ракурсе с опорой на эти восемь точек.

Рисунок 158

Если у вас под рукой не будет этой информации и вы забудете, как правильно проводить измерения, вы можете найти точки 1 и 2 приблизительно (хотя это и не будет до конца точно), расположив их от углов на расстоянии чуть менее одной шестой длины стороны (Рис. 159).

Рисунок 159

Заметка X. Самый длинный диаметр эллипса, сформированного таким образом, будет находиться ниже центральной линии квадрата. Если вы разрежете окружность (Рис. 160) и сложите вместе по линии центра эллипса, две половины совпадут.

Рисунок 160

Окружность, вид снизу

Окружность в ракурсе, располагающаяся выше уровня наших глаз, может быть нарисована с использованием тех же опорныхточекквадрата в ракурсе. Ближайшая сторона квадрата будет, конечно же, также его верхней стороной, поскольку мы смотрим на нижнюю его плоскость (Рис. 161).

В вертикальных положениях (Рис. 162) никаких новых сложностей с построением окружности возникнуть не должно, так что дополнительные объяснения не нужны. На самом деле, Рис. 158 может использоваться для иллюстрации построений в четырех положениях: 1) вид сверху, 2) вид снизу – если перевернуть изображение так, чтобы оно оказалось вверх ногами, 3) вертикальное положение, вид слева – если повернуть страницу с изображением по часовой стрелке, 4) вертикальное положение, вид справа – если повернуть страницу в противоположном направлении.

Вписанная в квадрат окружность, видимая под углом

Построить вписанную окружность, если она находится под углом, ненамного более сложно. Это может достаточно часто пригодиться на практике, если вы, например, рисуете колонну, стоящую на прямоугольном основании.

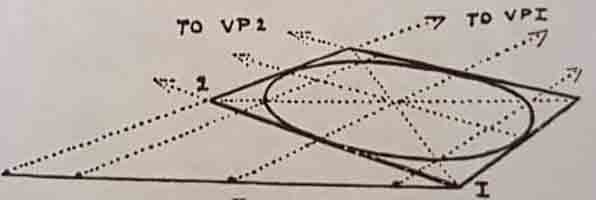

Практика (Рис. 163). Нарисуйте квадрат под углом, или самостоятельно выбрав две точки схода, или же ориентируясь на Рис. 94. Проведите горизонтальную линию основания от ближайшего угла, и на них отметьте те же деления, как показано на Рис. 158. Поделите ближайшую сторону квадрата (1-2) согласно пропорциям, которые были объяснены в Главе III, Рис. 64-65.
